一、機床的名稱、型號、規格
機床名稱：QH2-M15A數控(kong)螺旋轉子(zi)磨床（CBN型）
機(ji)床(chuang)規格(ge)：Φ150×650（最大加(jia)工(gong)直徑(jing)×最大加(jia)工(gong)長度(du)）
二、機床主要用途：

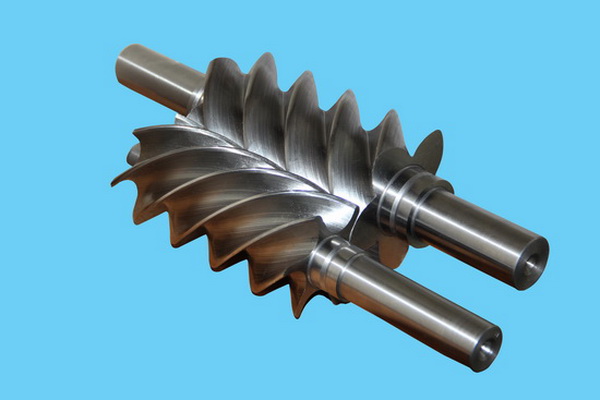

QH2-M15型(xing)專(zhuan)用(yong)轉(zhuan)子磨床是(shi)采用(yong)成型(xing)CBN砂輪（濕式）磨削(xue)的方法，對螺(luo)(luo)桿/螺(luo)(luo)旋轉(zhuan)子類工件(jian)的齒(chi)型(xing)型(xing)線進行磨削(xue)的，精密專(zhuan)用(yong)數控(kong)磨削(xue)機(ji)床。
機床數(shu)控軸(zhou)(zhou)(zhou)(zhou)數(shu)為五軸(zhou)(zhou)(zhou)(zhou)/三(san)聯動(dong)。(其中實現工(gong)件基礎切削(xue)功能三(san)個軸(zhou)(zhou)(zhou)(zhou))。分別(bie)完成對機床如下執(zhi)行及(ji)(ji)功能部件的控制：C軸(zhou)(zhou)(zhou)(zhou)—工(gong)件頭架旋轉主軸(zhou)(zhou)(zhou)(zhou)及(ji)(ji)工(gong)件槽數(shu)自(zi)動(dong)分度軸(zhou)(zhou)(zhou)(zhou)，Y軸(zhou)(zhou)(zhou)(zhou)—砂(sha)輪(lun)架徑向(xiang)移(yi)動(dong)/進(jin)給(gei)軸(zhou)(zhou)(zhou)(zhou)，X軸(zhou)(zhou)(zhou)(zhou)—工(gong)件工(gong)作臺(tai)軸(zhou)(zhou)(zhou)(zhou)向(xiang)移(yi)動(dong)/進(jin)給(gei)軸(zhou)(zhou)(zhou)(zhou)，B軸(zhou)(zhou)(zhou)(zhou)—砂(sha)輪(lun)架角(jiao)向(xiang)角(jiao)度調整(zheng)回轉軸(zhou)(zhou)(zhou)(zhou)軸(zhou)(zhou)(zhou)(zhou)，A軸(zhou)(zhou)(zhou)(zhou)—機床砂(sha)輪(lun)架主軸(zhou)(zhou)(zhou)(zhou)。實現機床砂(sha)輪(lun)的精密回轉。
其中C軸(zhou)(zhou)(zhou)/X軸(zhou)(zhou)(zhou)/Y軸(zhou)(zhou)(zhou)為螺(luo)(luo)旋(xuan)轉(zhuan)子數(shu)控(kong)磨削聯(lian)動(dong)(dong)軸(zhou)(zhou)(zhou)，機(ji)床的螺(luo)(luo)旋(xuan)轉(zhuan)子槽螺(luo)(luo)紋導程運動(dong)(dong)由C軸(zhou)(zhou)(zhou)—工件頭架(jia)旋(xuan)轉(zhuan)主軸(zhou)(zhou)(zhou)和X軸(zhou)(zhou)(zhou)—砂輪架(jia)軸(zhou)(zhou)(zhou)向移(yi)動(dong)(dong)/進給(gei)實現聯(lian)動(dong)(dong)完成。機(ji)床的螺(luo)(luo)旋(xuan)轉(zhuan)子槽螺(luo)(luo)紋深度(du)由X軸(zhou)(zhou)(zhou)—砂輪架(jia)徑向移(yi)動(dong)(dong)/進給(gei)完成。

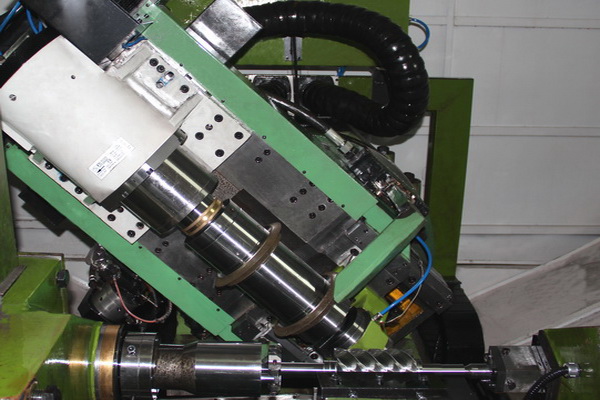

機床砂(sha)輪架(jia)上安裝(zhuang)有(you)兩(liang)個CBN砂(sha)輪部件，分別完(wan)成轉子(zi)槽的(de)粗/精(jing)磨(mo)(mo)削，砂(sha)輪架(jia)可(ke)沿軸向移(yi)動(dong)，使(shi)CBN砂(sha)輪移(yi)動(dong)至(zhi)對應的(de)磨(mo)(mo)削工位。通(tong)過對工件的(de)粗磨(mo)(mo)及精(jing)磨(mo)(mo)，是一種大幅提(ti)高螺桿/螺旋轉子(zi)工件齒(chi)型(xing)(xing)型(xing)(xing)線各項精(jing)度指標的(de)先進工藝(yi)方式。
三、機床主要技術參數：
最大磨削直徑 Φ150 mm
最大磨削長度 650 mm
最大工件重量 100 kg
最大導程角 ±60度
可磨螺紋頭數 1~99
磨削螺牙導程 0~1000 mm
工件中心與砂輪主軸中心距 360 mm
工件主軸轉速 0~50 rpm
尾架移動行程 450 mm
尾架套筒行程 80 mm
最大磨削深度 40 mm
砂輪直徑 Φ200/Φ300 mm
砂輪最大轉速 8500 rpm
砂輪線速度 V砂=80-110米/秒
砂輪最大安裝寬度 70 mm
砂輪主軸額定功率 25 kw
砂輪主軸支撐軸徑 Φ80 mm
最大進給速度 10米/分
螺旋線進給速度 6米/分
X\Y軸直線度 0.006 mm
X\Y軸定位精度 0.005 mm
X\Y軸重復定位精度 0.003 mm
Z軸定位精度 0.006 mm
Z軸重復定位精度 0.003 mm
C軸定位精度 ≤20角秒
C軸定重復位精度 8角秒
B軸定位精度 20角秒
B軸定重復位精度 15角秒
螺旋線導程直線度 0.015 mm
