（一）機床的名稱、型號、規格：

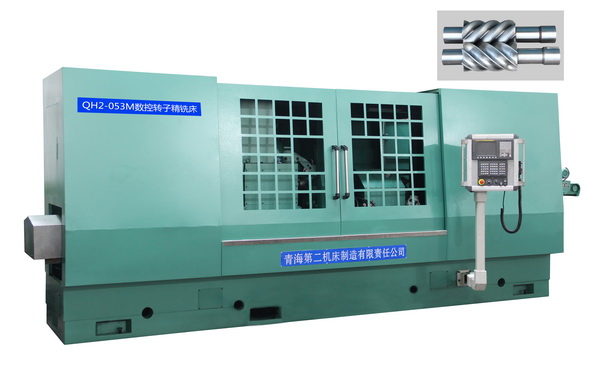

機床名稱：高速數控螺旋轉子精銑床 機床型號：QH2-053M
機床規(gui)格：Φ280mm×1300mm（最大加(jia)工直徑(jing)×最大加(jia)工長度）
（二）機床主要用途：
QH2-053M數控螺(luo)(luo)旋轉(zhuan)子(zi)銑床(chuang)采用(yong)(yong)成(cheng)型銑刀盤(pan)專門銑削(xue)加工螺(luo)(luo)桿轉(zhuan)子(zi)、螺(luo)(luo)桿等(deng)螺(luo)(luo)旋面工件的高效率(lv)專用(yong)(yong)精密機(ji)床(chuang)，主要適用(yong)(yong)于(yu)空壓機(ji)、冷凍(dong)機(ji)、工業泵(beng)等(deng)行業中、小規(gui)格(ge)螺(luo)(luo)旋轉(zhuan)子(zi)的精銑削(xue)加工。
機床采用(yong)倒(dao)T字形(xing)臥式水平整體布局。工件在(zai)前，刀具在(zai)后(hou)。工件作(zuo)旋(xuan)(xuan)轉(zhuan)（C軸）和(he)縱向運動（Z軸）形(xing)成螺(luo)(luo)紋運動鏈(lian), 銑刀作(zuo)旋(xuan)(xuan)轉(zhuan)切削和(he)橫向進給運動（X軸）。合(he)成后(hou)形(xing)成工件的(de)螺(luo)(luo)紋面。
機床(chuang)(chuang)數(shu)控(kong)(kong)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)數(shu)為三軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)/三聯動(dong)(dong)。分(fen)別(bie)完(wan)成對機床(chuang)(chuang)如下(xia)執行及(ji)(ji)功能部件(jian)的(de)控(kong)(kong)制(zhi)： C軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)—工(gong)(gong)件(jian)頭(tou)架旋(xuan)轉主(zhu)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)及(ji)(ji)工(gong)(gong)件(jian)槽數(shu)自(zi)動(dong)(dong)分(fen)度(du)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)；X軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)—銑(xian)(xian)頭(tou)箱徑向移動(dong)(dong)/進給(gei)(gei)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)；Z軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)—工(gong)(gong)件(jian)工(gong)(gong)作(zuo)臺軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)向移動(dong)(dong)/進給(gei)(gei)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)；其中C軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)/Z軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)為螺(luo)紋(wen)(wen)成型數(shu)控(kong)(kong)聯動(dong)(dong)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)，螺(luo)旋(xuan)轉子槽螺(luo)紋(wen)(wen)導程(cheng)運動(dong)(dong)由C軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)—工(gong)(gong)件(jian)頭(tou)架旋(xuan)轉主(zhu)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)和Z軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)—工(gong)(gong)作(zuo)臺軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)向移動(dong)(dong)/進給(gei)(gei)實(shi)現(xian)聯動(dong)(dong)完(wan)成。螺(luo)旋(xuan)轉子槽螺(luo)紋(wen)(wen)深度(du)由X軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)—銑(xian)(xian)頭(tou)箱徑向移動(dong)(dong)/進給(gei)(gei)完(wan)成。機床(chuang)(chuang)各(ge)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)裝有末端檢測(ce)裝置，螺(luo)紋(wen)(wen)運動(dong)(dong)閉環控(kong)(kong)制(zhi)。機床(chuang)(chuang)采(cai)用FANUC公(gong)司0i-MD數(shu)控(kong)(kong)系統控(kong)(kong)制(zhi)及(ji)(ji)交流伺服電機驅動(dong)(dong)，銑(xian)(xian)刀(dao)主(zhu)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)采(cai)用主(zhu)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)電機驅動(dong)(dong)，可實(shi)現(xian)銑(xian)(xian)刀(dao)的(de)無級變速。采(cai)用免編程(cheng)參(can)數(shu)化操(cao)作(zuo)界面，操(cao)作(zuo)簡(jian)潔安(an)全(quan)方便。
（三）主要規格參數：
1.最(zui)小/最(zui)大(da)加工直徑: 最(zui)小Φ60mm/最(zui)大(da)Φ280mm
2.最(zui)小(xiao)/最(zui)大安裝長度: 最(zui)小(xiao)300mm/最(zui)大1300mm
3.加工工件(jian)導程范圍: 任意
4.加(jia)工(gong)工(gong)件頭數: 任意
5.最(zui)(zui)小/最(zui)(zui)大(da)銑刀安裝直徑: 最(zui)(zui)小127mm/最(zui)(zui)大(da)290mm
6.銑刀最(zui)大安裝寬度: 150mm
7.最大工件安裝重(zhong)量(liang): 300kg
8.銑(xian)刀盤轉速范圍(無級): 80～400r/min
9.銑刀主軸傾斜角最大調度范圍(從垂直方向計) ±60º
10.刀具主軸頭旋轉速度: 0～2min-1
11.工件轉速: 0 min-1～30 min-1
12.主軸頭旋轉夾緊(jin)方式: 夾緊(jin)（蝶(die)形彈簧）／松(song)口（液(ye)壓(ya)）
13.刀(dao)桿支撐: 滾動(dong)軸承（軸端錐形(xing)）手動(dong)拆裝
14.裝刀軸: 主(zhu)軸一體式(shi)
15.銑刀刀桿(gan)直(zhi)徑: 60mm、
16.刀具主軸頭的(de)前后運(yun)動（Ｘ軸）:
16.1刀具主(zhu)軸頭前后移(yi)動量: 200 mm
16.2主(zhu)軸頭(tou)前(qian)后快移進給: 10m/min
16.3刀(dao)具主軸頭和工件主軸的(de)軸心距離: 最(zui)小120mm/最(zui)大320mm
17.銑頭(tou)進(jin)給速度(X向) : 0～250mm/min
18.銑(xian)頭快移速度(du)(X向) : 10m/min
19.銑刀電機功率(lv): 26kw
轉速: 1500r/min
20. 工作臺左右運動（Z軸）:
20.1工(gong)作臺左右移(yi)動(dong)量: 1200 mm
20.2工作臺進給速度(z向) : 0～250mm/min
20.3工(gong)作臺快移(yi)速度(z向) : 10m/min
21.尾(wei)座油缸最大行程(cheng) 60mm-80mm
22. 伺服(fu)驅動軸:
22.1.Z軸(zhou)交流伺服電(dian)機(ji) W=4kw M=22N.m N=3000r/min
22.2.X軸交流(liu)伺服電機 W=4kw M=22N.m N=3000r/min
22.3. C軸交流伺服電機 W=4kw M=22N.m N=3000r/min
23.數控(kong)系統控(kong)制軸(zhou)數 3軸(zhou)(X軸(zhou)、Z軸(zhou)、C軸(zhou))
24.全閉環光刪反饋 3軸(X軸、Z軸、、C軸)
25.數控系統編程最小單(dan)位 0.001mm
26.機床外形(xing)尺寸(長×寬×高) （4800×2400×2200）mm
37.機(ji)床凈重 約13000kg
